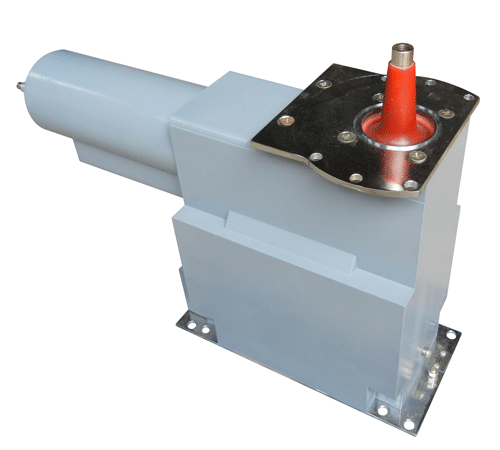

C-GIS电压互感器简介

     我公司生产的10~35kV为C-GIS柜配套使用电压互感器，安装于SF6气室外，与气室内的内锥绝缘子紧密配合。用于交流50~60Hz电力系统中做电压，电能计量和继电保护用。

     互感器采用高性能铁芯、优质漆包线及绝缘材料，采用环氧树脂浇注绝缘，外覆金属壳包封或者喷涂金属材料，起到屏蔽接地保护作用，达到可触摸的效果。

     此类产品体积小，重量轻，外形美观，安装方便，采用先进设计理念，产品性能优良，计量准确，安全可靠，局部放电小，产品本身还带有熔断器保护，所有性能完全满足GB1207-2006国家标准和IEC60044-2国际电工标准。

主要技术参数如下：

额定绝缘水平：

24/65/125kV      （JDZX6-20RCQ2）

31.5/80/185kV    （JDZX6-27.5RCQ2）

40.5/95/200kV    （JDZX6-35RCQ2）

额定电压比：

24/√3/0.1/√3/0.1/√3/0.1/3kV

27.5/√3/0.1/√3/0.1/√3/0.1/3kV

35/√3/0.1/√3/0.1/√3/0.1/3kV

准确级：

0.2/0.5/3P

额定二次负荷：

10/15/50VA

15/20/50(或100)VA
